IEC 61439 es una serie de estándares que establece los requisitos para el diseño, fabricación y verificación de conjuntos de aparamenta y control de baja tensión. Está organizada en diferentes partes, cada una dirigida a aplicaciones específicas, por lo que conocer qué comprende IEC 61439, cuántas partes existen y para qué sirve permite determinar qué requisitos corresponden según el tipo de tablero y las características del proyecto.
Su objetivo es establecer criterios para evaluar el conjunto completo, y no solamente los componentes individuales que forman parte de un tablero. Por ello, IEC 61439 contempla aspectos como las características eléctricas, el comportamiento térmico, la protección contra contactos, la resistencia frente a cortocircuitos, las propiedades mecánicas y las condiciones de construcción y verificación del conjunto.
La serie resulta especialmente relevante para fabricantes, ingenieros e integradores que diseñan o especifican tableros eléctricos de baja tensión, ya que permite establecer cómo debe evaluarse el conjunto una vez integrados sus diferentes componentes. La selección de interruptores, barras, protecciones, envolventes y demás elementos debe analizarse considerando su funcionamiento dentro del sistema completo.
En Perú, algunas partes de IEC 61439 han sido adoptadas como Normas Técnicas Peruanas, por lo que su aplicación depende del tipo de tablero y de las características de la instalación. La NTP-IEC 61439-3, por ejemplo, está relacionada con tableros de distribución destinados a ser operados por personas no calificadas. Por esta razón, identificar qué parte de IEC 61439 corresponde al proyecto es fundamental antes de definir las especificaciones técnicas del tablero.
Quizás te interese leer: Infraestructura IT en entornos industriales: diseño de rack y gestión
del cableado
¿Qué establece IEC 61439 para el diseño y fabricación de tableros de baja tensión?
IEC 61439 establece un conjunto de requisitos destinados a garantizar que los tableros de baja tensión sean diseñados, fabricados y verificados considerando las condiciones reales en las que deberán operar.
La serie no se limita a definir qué componentes pueden utilizarse. También considera cómo deben integrarse dentro del conjunto y qué características debe demostrar el tablero terminado.
Entre los principales aspectos contemplados se encuentran las características eléctricas, la elevación de temperatura, las propiedades dieléctricas, la resistencia frente a cortocircuitos, la protección de las personas, el grado de protección de la envolvente y las características mecánicas del conjunto.
Esto permite que la evaluación se realice sobre el tablero como una unidad funcional y no únicamente sobre cada dispositivo por separado.
¿Cuántas partes tiene IEC 61439 y qué aplicación corresponde a cada una?
La serie IEC 61439 está organizada en diferentes partes porque cada una aborda un tipo de conjunto de aparamenta y control de baja tensión. La IEC 61439-1 establece las reglas generales, mientras que otras partes incorporan requisitos específicos según la aplicación del conjunto. Entre las principales se encuentran la IEC 61439-2, relacionada con conjuntos de aparamenta y control de potencia, y la IEC 61439-3, orientada a determinados tableros de distribución destinados a ser operados por personas no calificadas. Identificar la parte correspondiente permite establecer qué requisitos deben considerarse en función del tipo de tablero y del proyecto.
IEC 61439-1: requisitos generales para conjuntos de baja tensión
La IEC 61439-1 establece las reglas generales que sirven como base para la serie. En ella se contemplan aspectos relacionados con las características del conjunto, las condiciones de servicio, los requisitos de construcción y las verificaciones que deben realizarse.
Esta parte debe entenderse como la base común sobre la que se construyen los requisitos de las diferentes aplicaciones. Por ello, para especificar correctamente un tablero no basta con mencionar únicamente IEC 61439-1 cuando existe una parte específica que corresponde al tipo de conjunto.
La identificación de la parte aplicable permite determinar qué requisitos particulares deben considerarse además de las reglas generales.

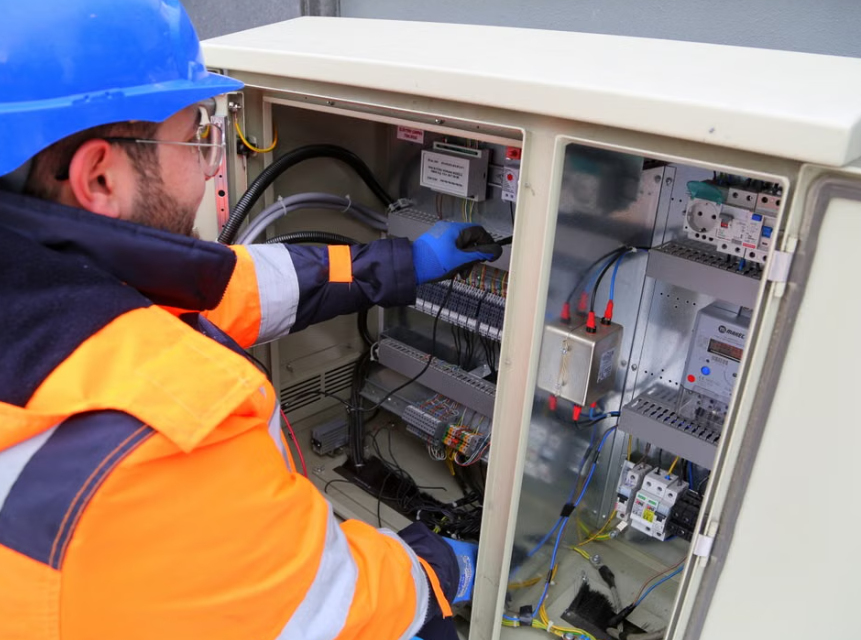

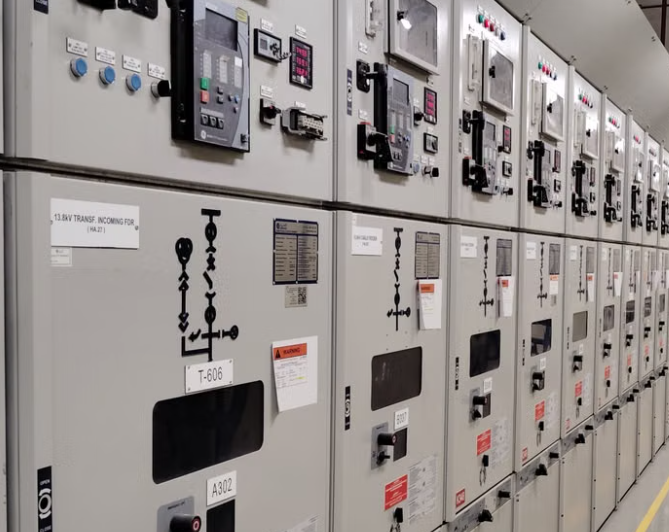

IEC 61439-2: requisitos para conjuntos de aparamenta y control de potencia
La IEC 61439-2 está orientada a conjuntos de aparamenta y control de potencia. Su aplicación resulta relevante en sistemas donde el tablero forma parte de la distribución y control de energía eléctrica en instalaciones industriales, comerciales y de infraestructura.
En estos conjuntos, las condiciones de carga, distribución de energía, protección y funcionamiento pueden ser considerablemente exigentes. Por ello, el diseño debe considerar las características eléctricas y térmicas del sistema completo.
La correcta aplicación de esta parte permite establecer los criterios que deben tenerse en cuenta para configurar y verificar este tipo de conjuntos de baja tensión.
Quizás te interese leer: Edge data centers en Perú: infraestructura IT distribuida y sus
exigencias técnicas
IEC 61439-3: requisitos para tableros de distribución operados por personal no calificado
La IEC 61439-3 establece requisitos particulares para determinados tableros de distribución destinados a ser operados por personas no calificadas.
Esta parte tiene especial interés para instalaciones donde el acceso y operación del tablero pueden estar a cargo de usuarios que no cuentan con formación especializada en sistemas eléctricos.
En Perú, esta parte ha sido adoptada como NTP-IEC 61439-3, por lo que puede encontrarse dentro de especificaciones técnicas aplicables a determinados tableros de distribución.
¿Para qué sirve IEC 61439 en la fabricación de tableros eléctricos?
La principal función de IEC 61439 es establecer una metodología para diseñar, construir y verificar conjuntos de baja tensión, de manera que puedan evaluarse bajo criterios técnicos definidos.
Esto permite determinar si un tablero está preparado para las condiciones eléctricas, térmicas, mecánicas y ambientales previstas en el proyecto.
También facilita la comunicación entre fabricantes, ingenieros, integradores y usuarios finales, porque establece características técnicas que pueden utilizarse como referencia durante la especificación del conjunto.
Por ello, IEC 61439 debe considerarse desde las primeras etapas del proyecto y no únicamente como una revisión que se realiza cuando el tablero ya está fabricado.
¿Qué características de un tablero deben verificarse según IEC 61439?
La verificación bajo IEC 61439 considera diferentes características del tablero como conjunto, entre ellas sus condiciones eléctricas, comportamiento térmico, resistencia frente a cortocircuitos, propiedades dieléctricas y grado de protección de la envolvente. Estos aspectos permiten evaluar si el tablero puede funcionar correctamente bajo las condiciones previstas.
También se consideran características constructivas y mecánicas que pueden influir en la seguridad y desempeño del conjunto. Por ello, la evaluación no se concentra únicamente en los componentes individuales, sino en cómo estos funcionan una vez integrados dentro del tablero.
Ver producto: Sistemas de automatización Rittal: armarios y accesorios para entornos de
control industrial
Elevación de temperatura dentro del tablero
Durante su funcionamiento, los componentes eléctricos generan calor. La cantidad de calor producida depende de factores como la corriente, la cantidad de dispositivos instalados, la distribución interna y las condiciones de funcionamiento.
Por esta razón, IEC 61439 contempla la verificación de la elevación de temperatura del conjunto. El objetivo es determinar que el tablero pueda operar dentro de las condiciones previstas sin que el calentamiento comprometa el funcionamiento de sus componentes.
La distribución interna, la ventilación y las características de la envolvente pueden tener una influencia importante en este comportamiento térmico.
Resistencia frente a cortocircuitos
Un tablero debe ser capaz de responder adecuadamente ante las condiciones de cortocircuito previstas para la instalación. La resistencia del conjunto depende de diferentes elementos, entre ellos sus componentes, conexiones y configuración interna.
IEC 61439 contempla requisitos específicos para evaluar esta característica y determinar si el conjunto puede soportar las condiciones correspondientes a su aplicación.
Por ello, el nivel de cortocircuito disponible en la instalación debe considerarse durante la etapa de diseño y selección de los componentes.

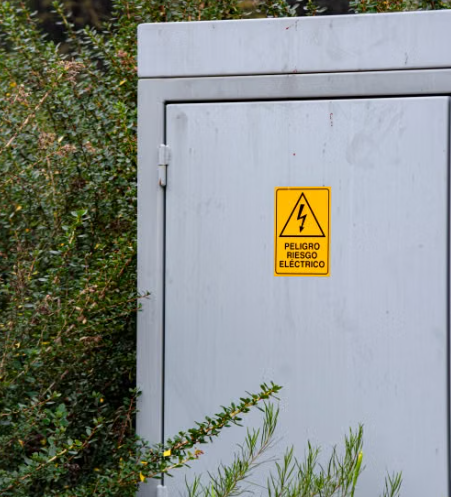

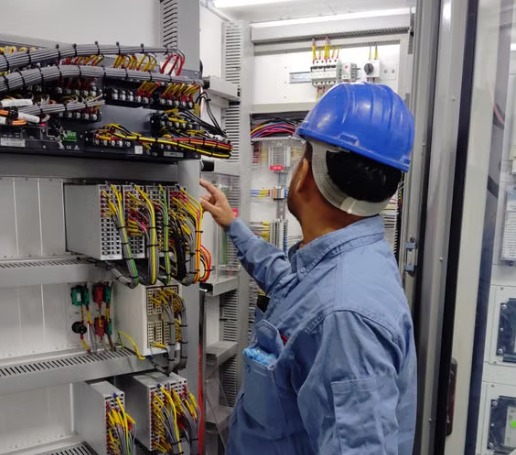

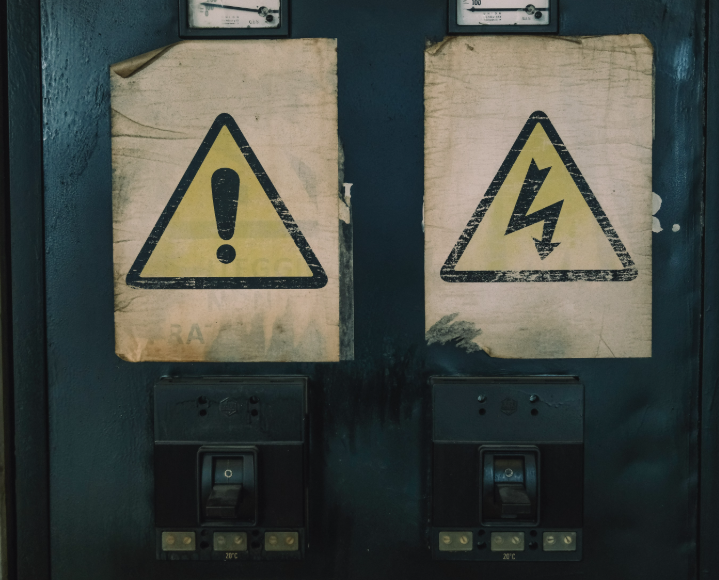

Protección contra contactos y condiciones externas
El diseño del tablero también debe considerar la protección de las personas frente al contacto con partes eléctricas y las condiciones ambientales a las que estará expuesto.
La envolvente, las barreras internas y la disposición de los componentes contribuyen a establecer el nivel de protección del conjunto.
Factores como polvo, humedad, objetos externos o acceso a partes activas pueden modificar los requisitos que deberá cumplir el tablero según el lugar donde será instalado.
¿Cómo se demuestra el cumplimiento de IEC 61439?
IEC 61439 establece diferentes métodos para verificar las características de un conjunto de baja tensión. Dependiendo del requisito que se esté evaluando, la comprobación puede realizarse mediante ensayos, cálculos o mediciones y reglas de diseño.
Estos métodos permiten demostrar que la configuración utilizada responde a los requisitos correspondientes y que el tablero ha sido diseñado considerando las condiciones para las que será utilizado. La metodología de verificación dependerá de la característica específica que se quiera comprobar y de la parte de IEC 61439 aplicable.
Verificación mediante ensayos del conjunto
Los ensayos permiten comprobar directamente el comportamiento del conjunto bajo determinadas condiciones. Este método resulta especialmente relevante para características cuyo desempeño debe demostrarse mediante una prueba física.
La finalidad es obtener evidencia de que el diseño utilizado puede responder a las condiciones establecidas para el tablero.
Los resultados obtenidos pueden servir como referencia para configuraciones posteriores cuando estas se mantienen dentro de los parámetros permitidos.
Verificación mediante cálculos y mediciones
Algunas características pueden determinarse mediante cálculos o mediciones. Este método permite evaluar determinados parámetros del conjunto sin recurrir necesariamente a un ensayo completo para cada configuración.
La elección del método depende de la característica que se pretende verificar y de las condiciones establecidas por la parte correspondiente de IEC 61439.
Verificación mediante reglas de diseño
Las reglas de diseño permiten demostrar determinadas características utilizando criterios establecidos previamente por la norma.
Este enfoque resulta útil cuando el fabricante trabaja con configuraciones conocidas y necesita mantener determinados parámetros dentro de los límites establecidos.
La correcta aplicación de estas reglas requiere conocer las condiciones bajo las cuales pueden utilizarse y comprobar que la nueva configuración se mantiene dentro del alcance correspondiente.
Ver producto: Climatización para armarios industriales: soluciones que mantienen el grado IP
del envolvente
¿Cómo se aplica IEC 61439 en Perú?
En Perú, IEC 61439 se encuentra vinculada con diferentes Normas Técnicas Peruanas que adoptan partes de la serie. Por ello, su aplicación debe analizarse según el tipo de tablero y el uso previsto.
La NTP-IEC 61439-3, por ejemplo, corresponde a los tableros de distribución destinados a ser operados por personas no calificadas.
Esto significa que no existe una única aplicación de IEC 61439 para todos los tableros instalados en Perú. El proyecto debe analizar qué tipo de conjunto se está diseñando y cuál es la parte correspondiente.
También es necesario revisar las especificaciones técnicas del proyecto y los requisitos reglamentarios que correspondan a la instalación.
¿Qué diferencia existe entre IEC 61439 e IEC 62208?
Aunque ambas normas están relacionadas con conjuntos de aparamenta y control de baja tensión, IEC 614B39 e IEC 62208 tienen alcances diferentes.
IEC 62208 se enfoca en las envolventes vacías destinadas a utilizarse en conjuntos de aparamenta y control de baja tensión. IEC 61439, en cambio, considera el conjunto completo una vez integrados los diferentes componentes.
Esta diferencia es importante para fabricantes e integradores. Una envolvente puede cumplir determinados requisitos como producto independiente, pero eso no significa automáticamente que el tablero completo cumpla con IEC 61439.
El conjunto debe evaluarse considerando cómo se integraron los componentes, las características eléctricas y térmicas, la protección y las demás condiciones aplicables.
¿Qué debe revisar un fabricante antes de especificar un tablero bajo IEC 61439?
Antes de iniciar la fabricación, es necesario establecer las condiciones técnicas que tendrá el conjunto. Esto permite definir correctamente los componentes, la envolvente y la configuración interna.
Entre los principales aspectos que deben revisarse están:
- Tensión y corriente asignadas.
- Frecuencia de operación.
- Nivel de cortocircuito.
- Tipo de cargas.
- Condiciones ambientales.
- Grado de protección requerido.
- Elevación de temperatura.
- Distribución interna.
- Accesibilidad y mantenimiento.
- Parte de IEC 61439 aplicable al conjunto.
Definir estos parámetros previamente permite reducir modificaciones durante la fabricación y establecer una configuración coherente con las condiciones reales de funcionamiento.
IEC 61439 como referencia para el diseño de tableros de baja tensión
La IEC 61439 proporciona un marco técnico para el diseño, fabricación y verificación de conjuntos de aparamenta y control de baja tensión. Sus diferentes partes permiten establecer requisitos específicos según el tipo de tablero y su aplicación, mientras que los métodos de verificación permiten demostrar determinadas características del conjunto.
En Perú, la adopción de partes de IEC 61439 como Normas Técnicas Peruanas hace especialmente importante identificar qué parte corresponde al tablero que se está diseñando. Esta revisión permite definir desde la ingeniería aspectos como las características eléctricas, protección, comportamiento térmico, resistencia frente a cortocircuitos y configuración de la envolvente.
De esta manera, IEC 61439 no debe abordarse únicamente como una referencia normativa, sino como un criterio que interviene en las decisiones de diseño y especificación de un tablero de baja tensión desde las primeras etapas del proyecto.
