Cuando alguien compra un armario eléctrico vacío para montar un tablero de distribución, un panel de control o un cuadro de automatización, lo que está adquiriendo no es solo una carcasa metálica. Está comprando una estructura que va a contener equipos eléctricos activos, que va a estar expuesta a condiciones ambientales exigentes y que, en caso de falla, puede poner en riesgo tanto la continuidad operativa de la instalación como la seguridad del personal que trabaja cerca de ella
La norma IEC 62208 existe precisamente para establecer un marco de referencia técnico que defina qué debe verificarse en un envolvente vacío antes de que sea incorporado a un conjunto de aparamenta de baja tensión. No se trata de una norma de diseño que imponga una forma constructiva específica, sino de una norma de verificación: establece los ensayos que un armario vacío debe superar para demostrar que su construcción es adecuada para el uso al que va a destinarse
Esta distinción es importante porque en la práctica existe mucha confusión sobre qué certifica exactamente esta norma, cómo se relaciona con la IEC 61439 que regula los conjuntos completos, y qué diferencias concretas hay entre un armario que cumple con IEC 62208 y uno que simplemente tiene buena apariencia exterior.

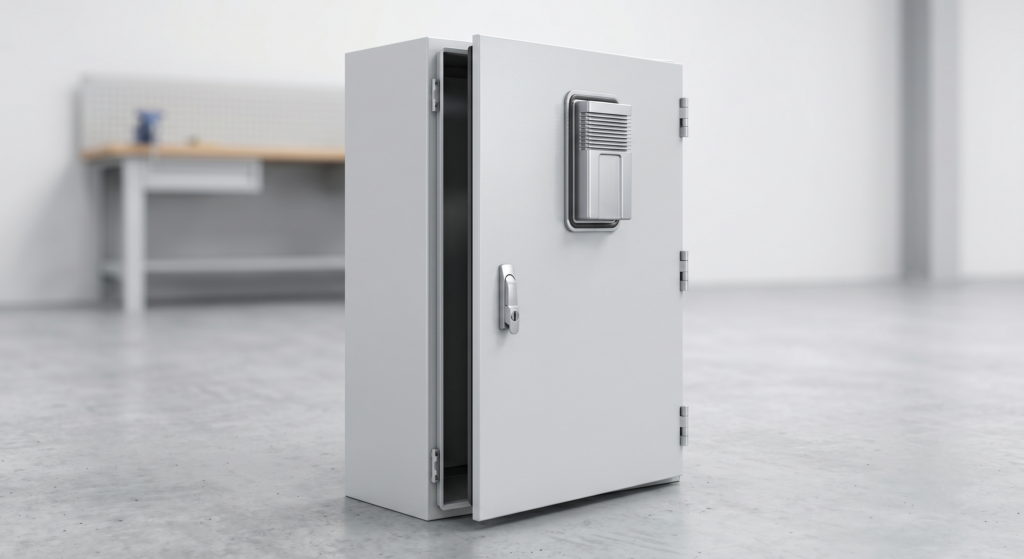

Qué es exactamente un envolvente vacío según la IEC 62208
La norma define el envolvente vacío como una carcasa incluyendo todos sus elementos de fijación, sellado y acceso que está destinada a alojar y proteger los componentes de un conjunto de aparamenta y control de baja tensión, pero que se comercializa sin esos componentes instalados en su interior. El fabricante del armario y el montador del conjunto pueden ser dos empresas completamente distintas, y es precisamente esa separación la que justifica la existencia de una norma específica para el envolvente como producto independiente.
Antes de que la IEC 62208 existiera en su forma actual, el armario era tratado como un elemento de la instalación que debía cumplir con los requisitos del conjunto completo según la IEC 61439, pero no existía un mecanismo claro para verificar las propiedades del envolvente de forma independiente y antes de que los componentes fueran instalados. Eso generaba un problema práctico: si el armario fallaba en algún ensayo del conjunto, era difícil determinar si el problema estaba en el armario en sí o en el montaje de los componentes.
La norma IEC 62208 resuelve eso al definir un conjunto de verificaciones que se aplican al armario vacío, de forma que el fabricante del envolvente puede garantizar que su producto cumple con los requisitos estructurales y de protección antes de que el montador del conjunto introduzca cualquier componente.
Qué verifica la norma

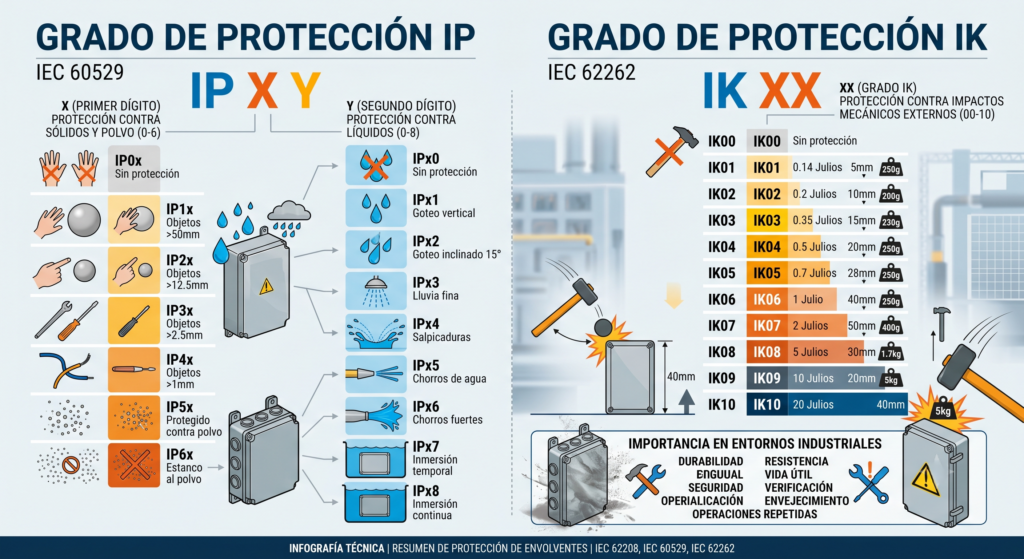

Grado de protección IP e IK
Uno de los requisitos más visibles de la IEC 62208 es la verificación del grado de protección del envolvente frente a sólidos, polvo y líquidos según la escala IP definida en la IEC 60529, y frente a impactos mecánicos según el código IK de la IEC 62262. El armario debe demostrar que mantiene el nivel de protección declarado incluso después de los ensayos de envejecimiento y de las operaciones de apertura y cierre repetidas que simulan el uso normal durante su vida útil
Este punto es relevante porque un armario puede declarar IP55 en su ficha técnica, pero si la junta de sellado de la puerta pierde propiedades tras unos meses de funcionamiento en un entorno con temperatura variable o exposición a aceites y agentes químicos, la protección real cae por debajo de lo declarado. La norma exige que esa degradación sea verificada y que el armario siga cumpliendo después de los ensayos correspondientes.
Quizás te interese leer: Armarios eléctricos industriales: criterios de selección para operación
continua
Resistencia mecánica y estabilidad estructural
La norma verifica que el envolvente tenga la rigidez estructural necesaria para soportar las cargas que van a imponérsele durante su vida útil: el peso de los componentes instalados en su interior, las cargas dinámicas generadas por la operación de interruptores y contactores, los esfuerzos de montaje del armario sobre la pared o el suelo, y los impactos accidentales que pueden producirse en entornos industriales.
El ensayo de estabilidad es especialmente importante para armarios de gran tamaño o que van a instalarse en zonas con riesgo de vibración. Un armario que se deforma bajo carga puede comprometer el alineamiento de las puertas, dificultar el mantenimiento y, en casos extremos, generar cortocircuitos por contacto entre partes internas que deberían mantenerse separadas.

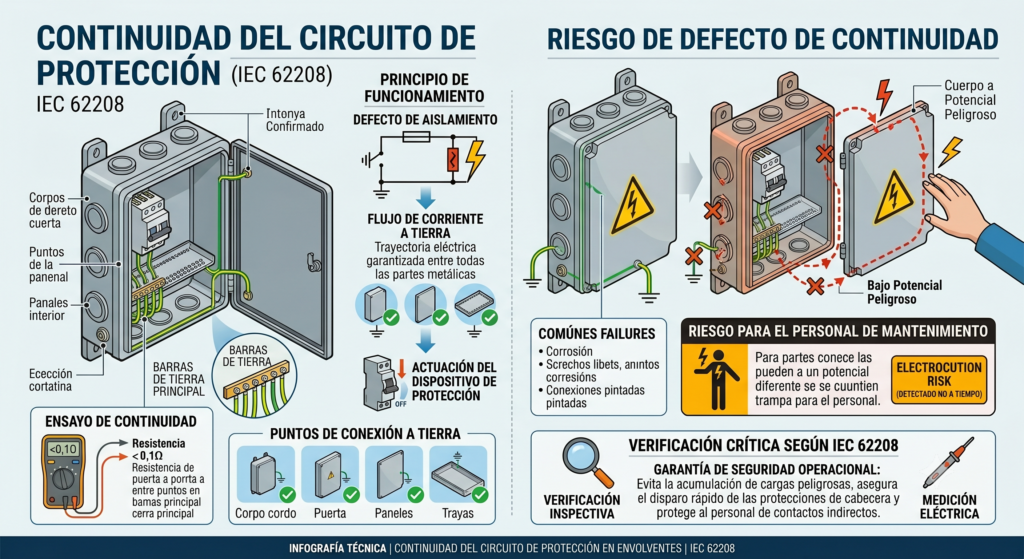

Continuidad del circuito de protección
Uno de los ensayos más críticos que establece la IEC 62208 es la verificación de la continuidad eléctrica entre todas las partes metálicas del envolvente y el punto de conexión a tierra. Esta continuidad es la base del funcionamiento del sistema de protección contra contactos indirectos: si hay un defecto de aislamiento dentro del armario, la corriente debe poder fluir hacia tierra de forma segura para que el dispositivo de protección actúe.
Un armario en el que la puerta, los paneles laterales o las bandejas interiores no tienen continuidad eléctrica garantizada con el bastidor principal puede convertirse en una trampa para el personal de mantenimiento. Si esas partes quedan a un potencial diferente al de tierra en caso de falla, el contacto con ellas genera un riesgo de electrocución que el sistema de protección de la instalación puede no detectar a tiempo.
Quizás te interese leer: Riesgos eléctricos en maniobras sobre tableros y cómo reducirlos
Propiedades de aislamiento
La norma también exige verificar que los materiales no conductores utilizados en el envolvente paneles de plástico, juntas, recubrimientos mantengan sus propiedades de aislamiento bajo condiciones de temperatura y humedad representativas del entorno de instalación. Este ensayo es especialmente relevante para armarios destinados a zonas con condensación frecuente, entornos con alta humedad relativa o instalaciones al exterior.
Resistencia al calor y al fuego
Los materiales utilizados en la construcción del envolvente deben superar ensayos de resistencia al calor anormal y al fuego. Esto incluye tanto la resistencia del material a temperaturas elevadas sin deformación estructural, como la verificación de que el material no propaga la llama en caso de que se produzca un arco eléctrico interno o un incendio localizado.

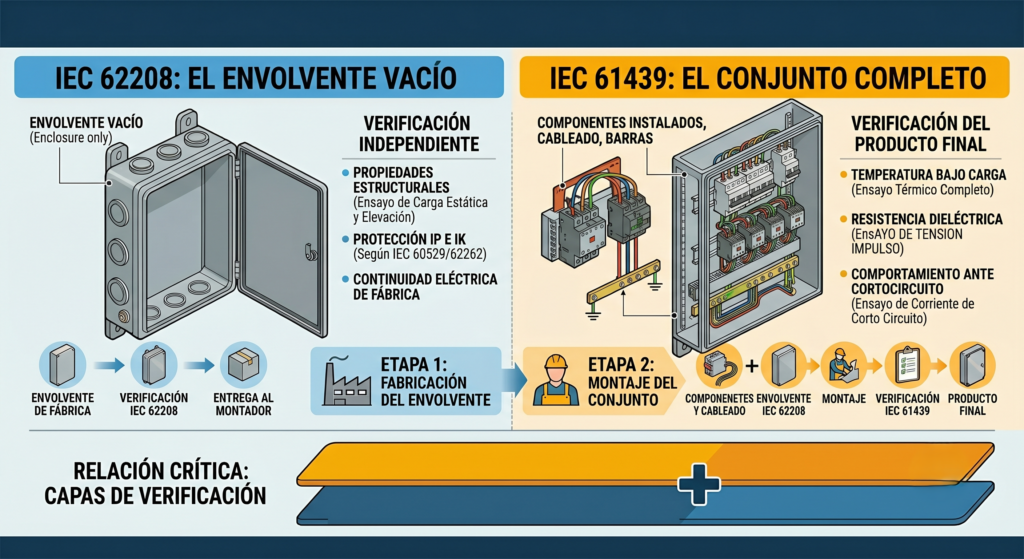

La relación entre IEC 62208 e IEC 61439
Una confusión frecuente en proyectos de instalación eléctrica industrial es tratar la IEC 62208 y la IEC 61439 como normas equivalentes o sustituibles. No lo son: regulan productos distintos en etapas distintas del proceso.
La IEC 61439 regula el conjunto de aparamenta completo: el armario ya montado con sus componentes instalados, cableado, barras de distribución y sistema de protección. Sus requisitos de verificación se aplican al producto final, e incluyen aspectos como la temperatura de funcionamiento bajo carga, la resistencia dieléctrica del conjunto completo y el comportamiento ante cortocircuito.
La IEC 62208, en cambio, regula solo el envolvente vacío, antes de que se instale ningún componente. Su propósito es que el montador del conjunto pueda confiar en que el armario que va a utilizar como base ya ha sido verificado de forma independiente y que sus propiedades estructurales, de protección y de continuidad eléctrica son las adecuadas para el uso previsto.
Dicho de otra forma: un conjunto que cumple con IEC 61439 necesariamente incorpora un envolvente que cumple con IEC 62208, pero la certificación del conjunto no sustituye ni reemplaza la verificación independiente del envolvente. Son dos capas de verificación distintas que se aplican en momentos distintos del proceso de fabricación
Quizás te interese leer: Distribución eléctrica en instalaciones industriales: fusibles,
seccionadores y protección de circuitos
Ver producto: Armarios de distribución certificados para conjuntos de baja tensión
Qué información debe declarar el fabricante del envolvente
La norma IEC 62208 establece que el fabricante del envolvente vacío debe proporcionar al montador del conjunto una documentación técnica que incluya, como mínimo, la siguiente información:
Grado de protección IP e IK declarado: con indicación de las condiciones de instalación
bajo las cuales se garantiza ese nivel de protección.
- Dimensiones internas útiles: espacio disponible para el montaje de componentes,
incluyendo las zonas de reserva para ventilación y los radios mínimos de curvatura del
cableado. - Carga máxima admisible en las estructuras de montaje: peso máximo que pueden
soportar los rieles DIN, las bandejas y los paneles de montaje del interior. - Materiales y acabados superficiales: tipo de acero, espesor de chapa, tipo de tratamiento
anticorrosión y características de la pintura o recubrimiento exterior. - Punto de conexión a tierra y continuidad garantizada: ubicación del tornillo de tierra
principal y alcance de la continuidad verificada entre las partes metálicas. - Condiciones ambientales de uso: rango de temperatura, humedad relativa y altitud máxima
para los cuales el armario mantiene las propiedades declaradas. - Instrucciones de manipulación, transporte e instalación: incluyendo los puntos de
elevación aprobados y los requisitos de fijación al suelo o a la pared.
Esta documentación es la que el montador del conjunto necesita para poder realizar correctamente la verificación del conjunto completo según la IEC 61439. Si el fabricante del armario no la proporciona, el montador no puede acreditar que los ensayos del conjunto han sido realizados sobre un envolvente adecuado
Implicaciones prácticas para el diseño y la selección del armario
Para los equipos de ingeniería que diseñan tableros de control, paneles de distribución o cuadros de automatización industrial, la IEC 62208 tiene implicaciones concretas que van más allá del cumplimiento normativo formal.
La verificación del armario como parte del proceso de diseño del conjunto
Cuando se especifica un armario para un proyecto concreto, la verificación de su conformidad con IEC 62208 debe ser parte del proceso de diseño, no una comprobación posterior. Esto significa revisar la documentación técnica del fabricante antes de definir el layout interior del tablero: si el armario no garantiza el grado de protección requerido en el entorno de instalación, o si su estructura no soporta la carga de los componentes previstos, hay que cambiarlo antes de empezar a montar, no después.
La coherencia entre el armario y el sistema de climatización
Un aspecto que frecuentemente genera problemas en la práctica es la selección de un armario con grado de protección IP elevado combinado con un sistema de climatización inadecuado. Un armario IP55 sellado que aloja componentes con alta disipación térmica necesita un sistema de refrigeración que también sea estanco: si se abre una ranura de ventilación en la carcasa para instalar un ventilador estándar, el grado de protección declarado queda invalidado y el armario deja de cumplir con los requisitos de la IEC 62208.
La solución correcta es usar sistemas de climatización diseñados específicamente para mantener la estanqueidad del envolvente: intercambiadores de calor aire a aire, refrigeradores integrados en puerta con sellado perimetral, o sistemas de tubería de calor pasiva que no requieren perforaciones adicionales en la carcasa. Esa coherencia entre el armario y su sistema térmico es uno de los factores que más influye en la durabilidad real de la instalación.
Ver producto: Climatización para armarios industriales: soluciones que mantienen el grado IP
del envolvente
Las modificaciones sobre el armario y su impacto en la conformidad
Otro tema que genera confusión en obra es el efecto que tienen las modificaciones sobre el armario en su conformidad con la IEC 62208. Perforar la carcasa para pasar cables adicionales, recortar paneles ciegos para instalar componentes de mayor tamaño o sustituir juntas de sellado por materiales no equivalentes son intervenciones que pueden invalidar la verificación original del envolvente.
La norma no prohíbe que el montador realice esas modificaciones, pero establece que si se hacen, la responsabilidad de verificar que el resultado final sigue cumpliendo con los requisitos aplicables recae sobre quien realizó la modificación, no sobre el fabricante original del armario. Esto tiene implicaciones directas en la responsabilidad técnica y legal ante una inspección o ante un incidente.
IEC 62208 en proyectos de automatización y control industrial

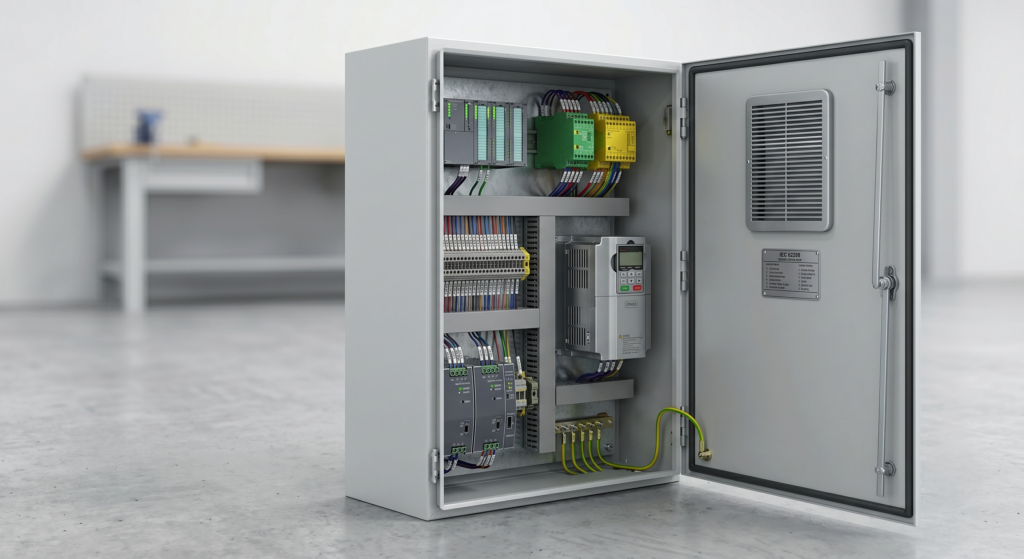

En proyectos de automatización industrial, los armarios de control suelen ser el elemento físico que concentra toda la lógica del sistema: PLC, módulos de entrada y salida, variadores de frecuencia, fuentes de alimentación, relés de seguridad y componentes de comunicación. La densidad de equipos que se instala en esos armarios es en muchos casos alta, y las condiciones ambientales de los entornos industriales temperatura, polvo, vibraciones, agentes químicos pueden ser exigentes.
En ese contexto, la conformidad del envolvente con la IEC 62208 no es un requisito burocrático: es la garantía de que el armario que va a proteger esa inversión en equipos de control ha sido verificado de forma independiente y que sus propiedades son las adecuadas para el entorno de instalación.
Un armario que no mantiene su grado de protección IP en condiciones reales de funcionamiento puede dejar entrar polvo conductivo que genere cortocircuitos en las tarjetas electrónicas. Uno que no tiene continuidad de tierra garantizada puede dejar partes metálicas accesibles a un potencial peligroso en caso de falla de aislamiento. Y uno que se deforma bajo la carga de los componentes puede generar tensiones mecánicas sobre el cableado que, a largo plazo, deriven en fallos intermitentes difíciles de diagnosticar.
Quizás te interese leer: Bases porta fusibles vs seccionadores bajo carga: diferencias
técnicas y criterios de selección
Ver producto: Sistemas de automatización Rittal: armarios y accesorios para entornos de
control industrial

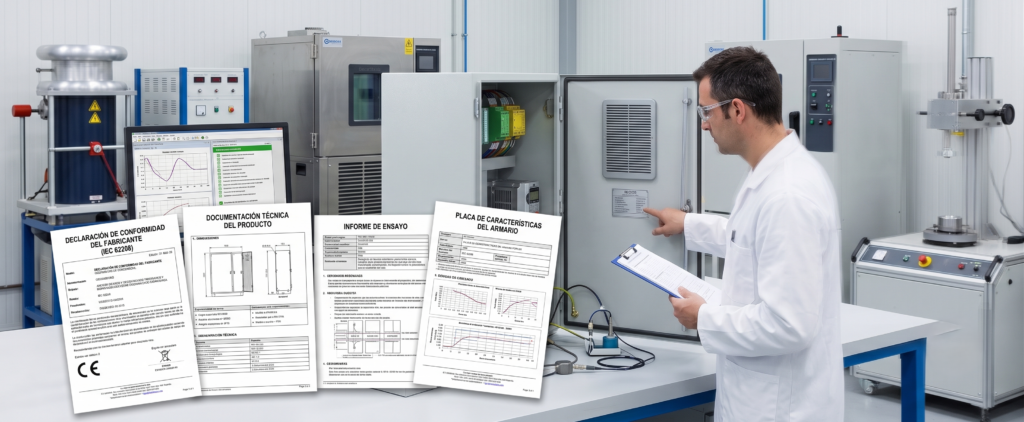

Cómo verificar la conformidad de un armario con la IEC 62208
En la práctica, los equipos de ingeniería que especifican armarios para proyectos industriales no siempre tienen acceso directo a los informes de ensayo del fabricante. Lo habitual es verificar la conformidad a través de los siguientes elementos:
- Declaración de conformidad del fabricante: documento formal en el que el fabricante
declara que el producto ha sido verificado según la IEC 62208 y que cumple con sus
requisitos. Esta declaración debe indicar la edición de la norma aplicada y el alcance de la
verificación. - Placa de características del armario: debe incluir los datos de identificación del producto, el
grado de protección IP declarado y, en los mercados donde aplica, el marcado CE con
referencia a la norma base utilizada. - Documentación técnica del producto: fichas de datos que incluyan la información que la
norma obliga al fabricante a proporcionar: dimensiones internas, cargas admisibles,
materiales, condiciones de uso y requisitos de instalación. - Informes de ensayo de laboratorio acreditado: para proyectos críticos o cuando el
comprador necesita mayor nivel de trazabilidad, puede solicitarse al fabricante los informes de
los ensayos realizados por un laboratorio acreditado según ISO/IEC 17025.
Es importante tener en cuenta que la norma IEC 62208 no requiere certificación por tercera parte de forma obligatoria: permite tanto la verificación interna por el propio fabricante como la verificación por laboratorio externo. La elección entre uno y otro nivel depende de los requisitos del proyecto y del cliente final.
Quizás te interese leer: Infraestructura IT en entornos industriales: diseño de rack y gestión
del cableado
Ver producto: Distribución de corriente: componentes de protección verificados para
instalaciones industriales

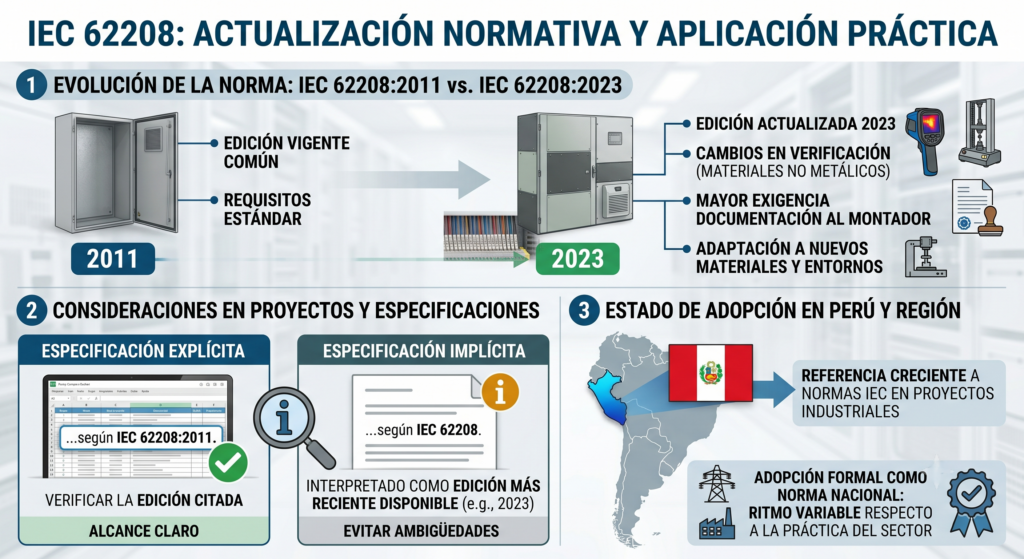

La actualización de la norma y el estado actual
La edición vigente de la norma es la IEC 62208:2011, aunque la IEC publicó en 2023 una versión actualizada que incorpora ajustes en los requisitos de verificación para materiales no metálicos y en la documentación que el fabricante debe proporcionar al montador del conjunto. Los cambios no son radicales respecto a la edición anterior, pero reflejan la evolución de los materiales utilizados en la construcción de armarios y la mayor diversidad de entornos de instalación que se contemplan hoy.
Para los profesionales que trabajan en proyectos con especificaciones que hacen referencia a la norma, es importante verificar qué edición está siendo citada: algunos pliegos de condiciones de obra o especificaciones de compra hacen referencia a la IEC 62208:2011 de forma explícita, mientras que otros simplemente citan la norma sin indicar edición, lo que en la práctica se interpreta como la edición más reciente disponible.
La adopción de la norma como estándar nacional varía por país. En el Perú, como en otros países de la región, las especificaciones de proyectos eléctricos industriales hacen referencia creciente a las normas IEC como base técnica, aunque la adopción formal como norma nacional no siempre sigue el mismo ritmo que la práctica del sector.
Quizás te interese leer: Edge data centers en Perú: infraestructura IT distribuida y sus
exigencias técnicas
La norma IEC 62208 ocupa un lugar específico dentro del marco normativo de la aparamenta eléctrica de baja tensión: define las reglas del juego para el envolvente vacío antes de que el montador incorpore ningún componente. Ese papel, aunque a veces pasa desapercibido frente a normas más visibles como la IEC 61439, es fundamental para garantizar que la cadena de verificación de los conjuntos sea coherente y trazable desde el origen.
Para los equipos de ingeniería que especifican armarios, la conformidad con IEC 62208 es una señal concreta de que el fabricante del envolvente ha realizado un proceso de verificación riguroso y que puede acreditar las propiedades de su producto. No es una garantía de que el conjunto final va a cumplir con todos sus requisitos eso depende también del montaje y de los componentes instalados pero sí es la base sobre la que se construye ese cumplimiento.
Ignorar esta norma en la etapa de especificación y compra es uno de esos errores que no se notan de inmediato pero que, con el tiempo, se traducen en armarios que degradan su protección antes de lo esperado, en fallas difíciles de diagnosticar y en responsabilidades técnicas que nadie quiere asumir cuando ya hay un problema en la instalación.
