Una placa de montaje participa como un pilar en la organización del equipamiento interno que se coloca en los armarios eléctricos. A simple vista, podría considerarse un elemento sencillo, pero se justifica mediante las prestaciones que nos puede brindar, ya que, en instalaciones que necesiten elementos de distribución y mando, al contar con una superficie lista para el montaje, mejora de sobremanera la organización y distribución en espacios reducidos y, dependiendo de las configuraciones que necesites,
las placas de montaje pueden ser adaptadas a distintas dimensiones y requerimientos. En este artículo revisaremos su relación directa con los armarios ensamblables y qué aspectos debemos considerar para una correcta instalación.
quizás te puede interesar: Blue e+ Container sistema de enfriamiento híbrido para centros de datos
¿Por qué es importante elegir correctamente una placa de montaje?
La selección de una placa de montaje debe partir de las dimensiones disponibles y de la distribución que tendrá el equipamiento dentro del armario. Una placa demasiado pequeña puede limitar el espacio disponible para los componentes, mientras que una configuración que no corresponda con la altura del área de función puede impedir que la instalación se adapte correctamente a la estructura prevista.
Las referencias analizadas muestran precisamente esta variedad. Para armarios con una anchura de 600 mm existen placas destinadas a alturas de área de función de 200, 300, 400, 600, 800 y 1000 mm, mientras que para una anchura de 800 mm encontramos soluciones de 400 y 600 mm de altura.
Esta diferencia permite adaptar la superficie de montaje a la configuración concreta del sistema. Por ello, antes de elegir una referencia conviene revisar:
- Anchura del armario.
- Altura disponible en el área de función.
- Dimensiones de la placa.
- Forma de fijación.
- Equipamiento que se instalará sobre ella.
- Necesidad de crear diferentes niveles de montaje.
- Integración con los separadores y elementos de compartimentación.
8 soluciones de placas de montaje para diferentes configuraciones
Las ocho referencias analizadas pertenecen a una misma familia de placas de montaje parciales para lateral y compartimentación, pero no son intercambiables entre sí. La principal diferencia se encuentra en las dimensiones y en la altura del área de función para la que está destinada cada una.
Por un lado, las referencias para armarios de 600 mm de anchura cubren alturas de área de función desde 200 hasta 1000 mm. Por otro, las soluciones para armarios de 800 mm de anchura están disponibles para áreas de función de 400 y 600 mm.
Esta variedad permite analizar cada referencia según el espacio que necesita cubrir dentro del sistema de compartimentación, en lugar de considerar la placa de montaje como un elemento con una única medida estándar.
El armario VX25 como base para la configuración de todas tus soluciones
El armario modular VX 9680606 está diseñado para el sistema de armarios ensamblables VX25 y cuenta con unas dimensiones de 600 x 2000 x 600 mm, ofreciendo una estructura amplia para organizar los diferentes componentes que forman parte de una instalación eléctrica. Su construcción en chapa de acero de 1,5 mm proporciona una estructura sólida para el montaje del equipamiento interior, mientras que su grado de protección puede alcanzar IP54, dependiendo del revestimiento utilizado.
Uno de sus puntos importantes es que está pensado para integrarse en configuraciones de distribución y control de energía, donde la organización y la protección de los componentes son aspectos fundamentales. Además, Rittal indica que el armario ha sido sometido a especificaciones de ensayo relacionadas con IEC 61439-1/-2 e IEC 61641, normas que establecen criterios para comprobar aspectos de seguridad y funcionamiento de los conjuntos de baja tensión. Esto aporta una referencia sobre las condiciones bajo las que se ha evaluado el sistema y su comportamiento dentro de este tipo de instalaciones.
En este contexto, el VX25 funciona como la estructura que permite organizar el equipamiento interior y complementarlo con elementos como las placas de montaje, que se seleccionan según el ancho del armario y el área de función que se necesite configurar.

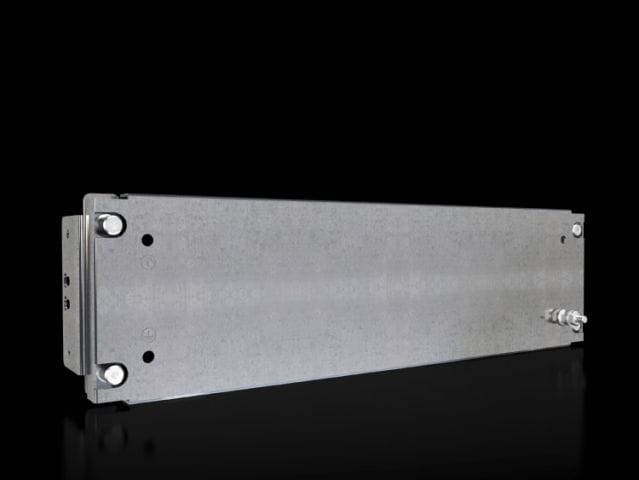

1. SV 9683662: placa de montaje parcial para áreas de función de 200 mm
La SV 9683662 está diseñada para un área de función de 200 mm de altura y es adecuada para armarios con una anchura de 600 mm. Sus dimensiones son de 502 mm de anchura por 193 mm de altura, y tiene un peso neto de 2,35 kg.
La referencia está fabricada en chapa de acero de 2 mm, con superficie galvanizada, e incluye el ángulo soporte y el material de fijación. Rittal la describe como una solución para la fijación directa al lateral del área de función y para la creación de niveles adicionales de montaje dentro de la compartimentación interna.
Su menor altura dentro de las referencias analizadas permite diferenciarla de las placas destinadas a áreas de función más amplias. En este caso, la selección está relacionada directamente con la necesidad de disponer de una superficie de montaje para una sección de 200 mm de altura.
2. SV 9683663: placa de montaje parcial para áreas de función de 300 mm
La SV 9683663 mantiene la configuración para armarios de 600 mm de anchura, pero está destinada a un área de función de 300 mm de altura. Sus dimensiones son de 502 x 293 mm, con un peso neto de 2,82 kg.
Al igual que las demás referencias de esta familia, está fabricada en chapa de acero de 2 mm y dispone de una superficie galvanizada. Incluye el ángulo soporte y el material de fijación necesarios para su instalación.
La diferencia frente a la SV 9683662 se encuentra principalmente en la altura disponible. Pasar de un área de función de 200 a 300 mm proporciona una superficie de montaje mayor, por lo que la elección debe responder al espacio que requiere el equipamiento que se instalará en esa sección del armario.
3. SV 9683664: placa de montaje parcial para áreas de función de 400 mm
La SV 9683664 está destinada a un área de función de 400 mm de altura y conserva la compatibilidad con armarios de 600 mm de anchura. Sus dimensiones alcanzan los 502 x 393 mm, mientras que su peso neto es de 4,72 kg.
Su construcción en chapa de acero de 2 mm y acabado galvanizado mantiene las características generales de la familia. La referencia se suministra con ángulo soporte y material de fijación y está destinada a la fijación directa al lateral del área de función.
En comparación con las referencias anteriores, esta solución amplía el espacio vertical disponible para el equipamiento. Esto permite considerar la placa de montaje en función de la altura necesaria para organizar los componentes dentro del área de función, manteniendo una configuración compatible con el ancho de 600 mm.
4. SV 9683666: placa de montaje parcial para áreas de función de 600 mm
La SV 9683666 está diseñada para áreas de función de 600 mm de altura y armarios de 600 mm de anchura. La placa presenta unas dimensiones de 502 x 593 mm y un peso neto de 6,78 kg.
Esta referencia mantiene la construcción en chapa de acero de 2 mm y la superficie galvanizada, además de incluir el ángulo soporte y el material de fijación. Rittal señala que estas placas pueden utilizarse para crear niveles de montaje adicionales y, junto con los separadores y el lateral, formar una división interna en forma 1 a 4.
La altura de 600 mm la sitúa en una configuración intermedia dentro de las referencias de 600 mm de anchura. Por ello, puede diferenciarse de las placas de 200, 300 y 400 mm por la superficie vertical disponible para la disposición del equipamiento.
Mayor protección, mayor confiabilidad eléctrica
5. SV 9683668: placa de montaje parcial para áreas de función de 800 mm
La SV 9683668 está destinada a un área de función de 800 mm de altura, manteniendo la compatibilidad con armarios de 600 mm de anchura. Sus dimensiones son de 502 x 793 mm y su peso neto es de 9,5 kg.
El incremento de altura respecto a las referencias anteriores también se refleja en las dimensiones y el peso de la placa. Sin embargo, mantiene la misma construcción en chapa de acero de 2 mm, el acabado galvanizado y el suministro con ángulo soporte y material de fijación.
Esta configuración permite disponer de una superficie vertical considerablemente mayor para la instalación del equipamiento. Por ello, cuando la distribución interior requiere ocupar un área de función de 800 mm, esta referencia ofrece una configuración específica dentro de la misma familia.
6. SV 9683660: placa de montaje parcial para áreas de función de 1000 mm
La SV 9683660 representa la referencia de mayor altura dentro de las placas destinadas a armarios de 600 mm de anchura. Está diseñada para un área de función de 1000 mm y presenta unas dimensiones de 502 x 993 mm. Su peso neto es de 11,64 kg.
Su fabricación mantiene la chapa de acero de 2 mm y la superficie galvanizada, mientras que el suministro incluye el ángulo soporte y el material de fijación. Al igual que las demás referencias, está concebida para la fijación directa al lateral del área de función y para crear niveles adicionales de montaje dentro de la compartimentación interna.
La diferencia principal respecto a la SV 9683668 está en los 200 mm adicionales de altura del área de función. Por ello, esta referencia permite cubrir una configuración vertical de hasta 1000 mm dentro de la gama de placas para armarios de 600 mm de anchura.
7. SV 9683684: placa de montaje parcial para áreas de función de 400 mm y armarios de 800 mm
La SV 9683684 cambia la configuración respecto a las referencias anteriores porque está destinada a armarios con una anchura de 800 mm. Está diseñada para un área de función de 400 mm de altura y presenta unas dimensiones de 702 x 393 mm.
La placa mantiene la construcción en chapa de acero de 2 mm, con superficie galvanizada, e incluye el ángulo soporte y el material de fijación. Rittal especifica que esta referencia permite la fijación directa al lateral del área de función y la creación de niveles de montaje adicionales.
La diferencia respecto a las referencias de 600 mm de anchura no está solamente en la altura, sino en la dimensión transversal de la placa. Al estar destinada a un armario de 800 mm, proporciona una superficie de 702 mm de anchura, por lo que su selección debe realizarse considerando las dimensiones reales de la envolvente.
8. SV 9683686: placa de montaje parcial para áreas de función de 600 mm y armarios de 800 mm
La SV 9683686 completa las referencias analizadas para armarios de 800 mm de anchura. Está destinada a un área de función de 600 mm de altura y presenta unas dimensiones de 702 x 593 mm, con un peso neto de 9,5 kg.
Su construcción también corresponde a chapa de acero de 2 mm con superficie galvanizada e incluye el ángulo soporte y material de fijación. La referencia permite crear niveles adicionales de montaje y, en combinación con los separadores del área de función y el lateral, participar en la configuración de una división interna en forma 1 a 4.
Frente a la SV 9683684, la diferencia principal está en la altura del área de función: 600 frente a 400 mm. Esta variación permite adaptar la superficie disponible a las necesidades de equipamiento que tenga cada sección del armario.
quizás te puede interesar: Fusibles NH: Protección y Seguridad Eléctrica
¿Qué debes evaluar antes de elegir una placa de montaje?
Seleccionar una placa de montaje requiere comprobar primero las dimensiones del armario y del área de función donde será instalada. En las referencias analizadas, Rittal diferencia las soluciones principalmente por la combinación entre anchura del armario y altura del área de función, por lo que estos dos parámetros deben comprobarse antes de elegir una referencia.
Anchura del armario
La anchura es uno de los primeros criterios que permite separar las referencias. Las SV 9683662, 9683663, 9683664, 9683666, 9683668 y 9683660 están indicadas para una anchura de armario de 600 mm, mientras que las SV 9683684 y 9683686 están destinadas a una anchura de 800 mm.
Esto también se refleja en las dimensiones de las placas: las referencias para 600 mm de anchura presentan 502 mm de anchura, mientras que las destinadas a 800 mm alcanzan 702 mm.
Altura del área de función
La altura permite determinar cuánto espacio vertical puede ocupar la placa dentro de la configuración. En la gama para armarios de 600 mm encontramos referencias para áreas de función de 200, 300, 400, 600, 800 y 1000 mm. Para armarios de 800 mm, las referencias analizadas corresponden a 400 y 600 mm.
Esta variedad permite adaptar la superficie de montaje al espacio vertical disponible y a la distribución que tendrá el equipamiento interior.
Material y superficie
Todas las referencias analizadas comparten una construcción en chapa de acero de 2 mm y una superficie galvanizada. Además, incluyen ángulo soporte y material de fijación, de acuerdo con las fichas de producto correspondientes.
Estas características permiten identificar que se trata de una familia de componentes con una construcción común, donde la principal variación entre referencias está relacionada con las dimensiones y la aplicación dentro del área de función.
Distribución interna
La placa de montaje también debe analizarse en función de cómo se organizará el equipamiento dentro del armario. Rittal especifica que estas soluciones están destinadas al equipamiento interior universal con aparamenta de distribución y mando y que permiten crear niveles de montaje adicionales.
Además, cuando se combinan con los separadores del área de función y el lateral, pueden utilizarse para realizar una división interna en forma 1 a 4. Por ello, la elección de la referencia no depende solamente de cuánto mide la placa, sino de cómo se integrará dentro de la arquitectura interior del armario.
Comparación de las 8 soluciones
| Referencia | Anchura de armario | Altura del área de función | Dimensiones de la placa |
|---|---|---|---|
| SV 9683662 | 600 mm | 200 mm | 502 × 193 mm |
| SV 9683663 | 600 mm | 300 mm | 502 × 293 mm |
| SV 9683664 | 600 mm | 400 mm | 502 × 393 mm |
| SV 9683666 | 600 mm | 600 mm | 502 × 593 mm |
| SV 9683668 | 600 mm | 800 mm | 502 × 793 mm |
| SV 9683660 | 600 mm | 1000 mm | 502 × 993 mm |
| SV 9683684 | 800 mm | 400 mm | 702 × 393 mm |
| SV 9683686 | 800 mm | 600 mm | 702 × 593 mm |
Conoce el portafolio E&P de Rittal
Una configuración interior adaptada al espacio disponible
Como parte del proceso de decisión el elegir una placa de montaje representa una parte más que complementaria sería un hito necesario y flexible ya que cuenta con diferentes opciones antes de realizar cualquier instalación y siendo la mejor solución para la limitación del espacio, inviertes por tranquilidad y adaptabilidad frente a las necesidades del sistema.
