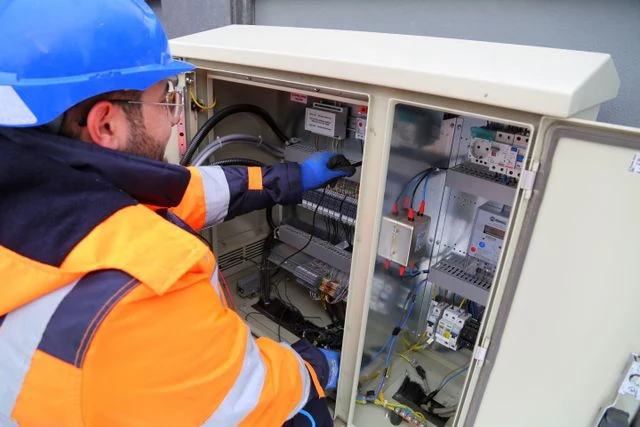

Los seccionadores eléctricos son componentes esenciales en las instalaciones eléctricas, ya que permiten aislar circuitos de forma segura durante labores de mantenimiento, inspección o reparación. Gracias a su función, contribuyen a proteger tanto a los equipos como al personal, convirtiéndose en un elemento indispensable en aplicaciones industriales, comerciales y de infraestructura. En este artículo conocerás qué es un seccionador eléctrico, cómo funciona, cuáles son sus principales tipos, en qué se diferencia de un interruptor y qué aspectos debes considerar para elegir el más adecuado.

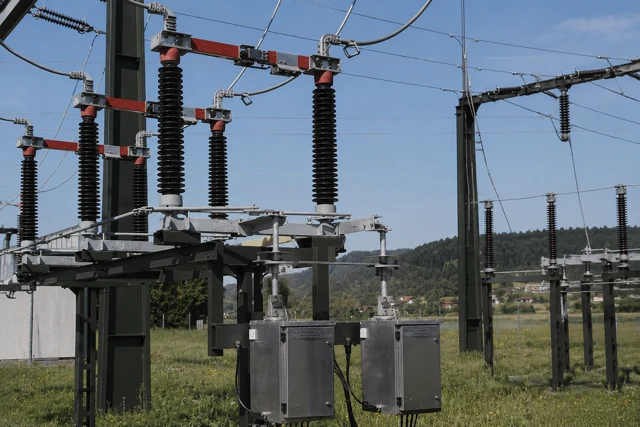

¿Cómo funciona un seccionador eléctrico?
El funcionamiento de un seccionador eléctrico consiste en abrir o cerrar un circuito para aislar una parte de la instalación eléctrica de forma segura. Cuando se acciona, sus contactos metálicos se separan o se unen, permitiendo interrumpir la continuidad del circuito y facilitando las tareas de mantenimiento, inspección o reparación sin poner en riesgo a las personas ni a los equipos.
A diferencia de otros dispositivos de protección, un seccionador eléctrico está diseñado principalmente para proporcionar un aislamiento visible del circuito. En la mayoría de los casos, debe accionarse cuando la corriente ya ha sido interrumpida por un interruptor o disyuntor, salvo en modelos específicos como los seccionadores bajo carga, que están preparados para realizar maniobras con carga dentro de sus especificaciones.
Principio de funcionamiento
El funcionamiento de un seccionador eléctrico se basa en un proceso de apertura y cierre controlado que permite aislar un circuito de manera segura. Durante esta operación, el dispositivo pasa por diferentes etapas que garantizan la interrupción física de la conexión eléctrica y facilitan la realización de tareas de mantenimiento sin poner en riesgo a las personas ni a los equipos.
Posición cerrada
En la posición cerrada, los contactos del seccionador eléctrico permanecen unidos, permitiendo que la corriente circule normalmente a través del circuito. Durante esta condición, el sistema opera con normalidad y el dispositivo actúa únicamente como un elemento de conexión, manteniendo la continuidad del suministro eléctrico hacia los equipos o instalaciones conectadas.
Mientras el circuito permanece energizado, el seccionador debe mantenerse en esta posición hasta que sea necesario realizar una maniobra de aislamiento o mantenimiento, siempre siguiendo los procedimientos de operación establecidos para garantizar la seguridad.
Accionamiento del mecanismo
Cuando es necesario aislar una parte de la instalación, el seccionador se acciona mediante una manija, palanca o sistema motorizado, dependiendo del modelo y de la aplicación. Este mecanismo inicia la separación gradual de los contactos eléctricos, preparando el circuito para su desconexión.
En aplicaciones industriales, algunos seccionadores incorporan sistemas de accionamiento remoto o motorizado que permiten realizar la maniobra desde un panel de control, mejorando la seguridad del personal y facilitando la operación en instalaciones de gran tamaño.
Aislamiento del circuito
Una vez que los contactos se separan completamente, el seccionador eléctrico crea una interrupción física visible entre ambos extremos del circuito. Esta separación constituye una de las principales características del dispositivo, ya que permite verificar de manera visual que el circuito ha quedado completamente aislado antes de iniciar cualquier intervención.
El aislamiento visible es un requisito fundamental en numerosas instalaciones industriales, ya que proporciona una mayor confianza durante las labores de mantenimiento y reduce el riesgo de energización accidental mientras se realizan trabajos sobre los equipos.
Mantenimiento seguro
Con el circuito completamente aislado, los técnicos pueden realizar inspecciones, reparaciones, sustitución de componentes o tareas de mantenimiento preventivo en condiciones mucho más seguras. El aislamiento proporcionado por el seccionador minimiza la posibilidad de contacto con partes energizadas y contribuye a proteger tanto al personal como a la infraestructura eléctrica.
Por esta razón, los seccionadores eléctricos forman parte de los procedimientos de seguridad en instalaciones industriales, centros de distribución eléctrica, subestaciones y otras aplicaciones donde es indispensable garantizar un aislamiento confiable antes de intervenir cualquier sistema eléctrico.
Este mecanismo resulta esencial en instalaciones industriales, centros de distribución eléctrica, tableros de baja y media tensión, donde es necesario garantizar un aislamiento confiable antes de intervenir cualquier equipo.
Nota: En los seccionadores convencionales, la apertura debe realizarse cuando no circula corriente. Si la aplicación requiere abrir el circuito mientras está energizado, se emplean seccionadores bajo carga, diseñados específicamente para esa función.
Podría interesarte: Norma UL94: Importancia y clasificación de inflamabilidad en plásticos

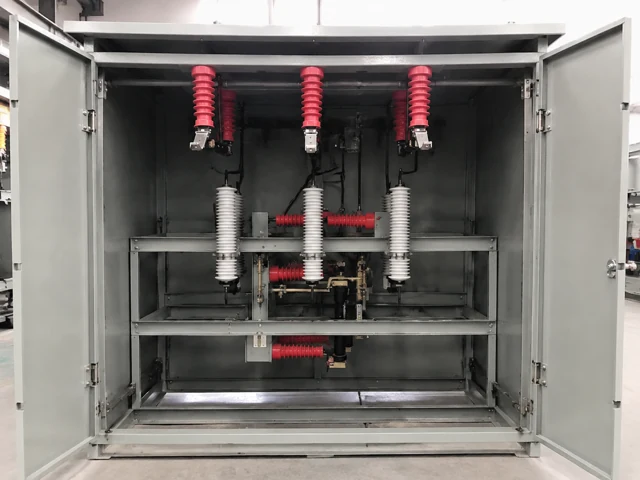

¿Cuáles son los tipos de seccionadores eléctricos?
Los seccionadores eléctricos se clasifican según su capacidad de maniobra, nivel de tensión, sistema de protección y aplicación dentro de una instalación eléctrica. Cada tipo está diseñado para responder a necesidades específicas, desde el aislamiento seguro de circuitos hasta la protección de equipos industriales y redes de distribución.
Conocer las características de cada seccionador eléctrico permite seleccionar el dispositivo más adecuado para mejorar la seguridad, garantizar la continuidad operativa y cumplir con los requisitos técnicos de cada proyecto.
Seccionadores bajo carga
Los seccionadores bajo carga permiten abrir y cerrar un circuito mientras circula corriente, siempre dentro de los límites establecidos por el fabricante. Incorporan mecanismos de extinción del arco eléctrico que permiten realizar maniobras de forma segura sin comprometer la integridad del sistema.
Son ampliamente utilizados en tableros eléctricos, centros de control de motores, instalaciones industriales y sistemas de distribución, donde es necesario desconectar equipos sin afectar la seguridad de la operación.
Seccionadores sin carga
Los seccionadores sin carga están diseñados exclusivamente para aislar un circuito cuando previamente se ha interrumpido el flujo de corriente mediante un interruptor o disyuntor. Su función principal es proporcionar un aislamiento visible que permita realizar tareas de mantenimiento de manera segura.
Este tipo de seccionador es habitual en subestaciones eléctricas, líneas de distribución y otras instalaciones donde el aislamiento físico del circuito es un requisito indispensable antes de intervenir los equipos.
Seccionadores con fusibles
Los seccionadores con fusibles combinan la función de aislamiento con la protección contra sobrecorrientes y cortocircuitos. Al integrar fusibles, ofrecen una solución que permite desconectar el circuito y, al mismo tiempo, proteger los equipos eléctricos frente a fallas.
Su uso es frecuente en tableros de distribución, centros de control de motores y aplicaciones industriales donde se requiere una protección adicional para motores, transformadores y otros sistemas eléctricos.
Seccionadores de puesta a tierra
Los seccionadores de puesta a tierra permiten conectar un circuito desenergizado al sistema de tierra para eliminar tensiones residuales y proteger al personal durante labores de mantenimiento o reparación.
Estos dispositivos son especialmente importantes en instalaciones de media y alta tensión, donde las cargas inducidas o remanentes pueden representar un riesgo para los operarios si no se descargan correctamente.
Seccionadores para baja y media tensión
Los seccionadores para baja y media tensión se seleccionan en función del nivel de tensión de la instalación. Los modelos de baja tensión se utilizan principalmente en tableros eléctricos, edificios comerciales e instalaciones industriales, mientras que los de media tensión están diseñados para redes de distribución, subestaciones y procesos industriales de mayor capacidad.
Elegir el nivel de tensión adecuado garantiza un funcionamiento seguro, un correcto aislamiento del circuito y el cumplimiento de las normativas eléctricas aplicables.
Podría interesarte: Porta Fusible: Riesgos Eléctricos y la Importancia de una Operación Segura
¿Qué diferencias existen entre un seccionador y un interruptor?
Aunque ambos dispositivos forman parte de una instalación eléctrica, un seccionador y un interruptor cumplen funciones diferentes. Mientras que el seccionador está diseñado para aislar un circuito de forma segura durante labores de mantenimiento o inspección, el interruptor tiene la capacidad de abrir y cerrar el circuito durante su funcionamiento normal.
Comprender estas diferencias es fundamental para seleccionar el equipo adecuado según las necesidades de la instalación y garantizar la seguridad de las personas, así como la continuidad operativa de los sistemas eléctricos.
| Característica | Seccionador eléctrico | Interruptor eléctrico |
| Función principal | Aislar un circuito de forma segura. | Abrir y cerrar el circuito para controlar el paso de corriente. |
| Maniobra con carga | Solo algunos modelos, como los seccionadores bajo carga. | Sí, está diseñado para operar con carga. |
| Protección eléctrica | No proporciona protección contra sobrecargas o cortocircuitos. | Dependiendo del tipo, puede incorporar funciones de protección. |
| Aislamiento visible | Sí, permite verificar visualmente que el circuito está desconectado. | No siempre ofrece un aislamiento visible. |
| Aplicaciones | Mantenimiento, inspección y aislamiento de equipos eléctricos. | Operación y control cotidiano de circuitos eléctricos. |
¿Cuándo utilizar un seccionador eléctrico?
Un seccionador eléctrico se utiliza cuando es necesario garantizar que una parte de la instalación permanezca completamente aislada antes de realizar trabajos de mantenimiento, reparación o sustitución de equipos. Su principal objetivo es ofrecer un punto de desconexión seguro y visible que reduzca los riesgos para el personal técnico.
Es habitual encontrarlo en tableros eléctricos, centros de distribución, subestaciones, líneas de alimentación y sistemas industriales donde el aislamiento del circuito constituye un requisito de seguridad.
¿Cuándo utilizar un interruptor eléctrico?
El interruptor eléctrico está pensado para controlar el funcionamiento normal de un circuito, permitiendo conectar o desconectar la alimentación de manera frecuente. Según su diseño, algunos interruptores también incorporan mecanismos de protección frente a sobrecargas, cortocircuitos o fallas eléctricas.
Por esta razón, es un componente indispensable en instalaciones residenciales, comerciales e industriales donde se requiere controlar la energía eléctrica durante la operación diaria.
¿Pueden trabajar juntos?
Sí. En muchas instalaciones eléctricas, el interruptor y el seccionador eléctrico trabajan de forma complementaria. Generalmente, el interruptor interrumpe el paso de corriente y, una vez desenergizado el circuito, el seccionador proporciona el aislamiento visible necesario para realizar intervenciones con mayor seguridad.
Esta combinación es habitual en tableros industriales y sistemas de distribución, ya que permite proteger los equipos durante la operación y garantizar condiciones seguras para el mantenimiento.
Podría interesarte: Fusibles NH: Protección y Seguridad Eléctrica

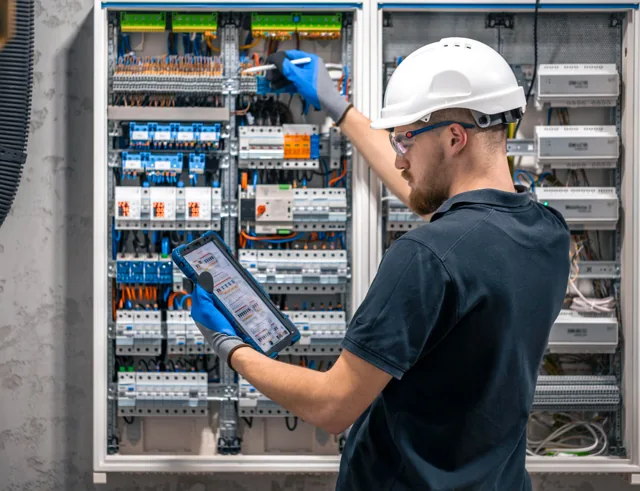

¿Cómo elegir el seccionador eléctrico adecuado?
Seleccionar el seccionador eléctrico adecuado es fundamental para garantizar la seguridad, el correcto funcionamiento de la instalación y la continuidad de las operaciones. La elección dependerá de las características del sistema eléctrico, las condiciones de trabajo y los requisitos de la aplicación. Analizar estos factores desde el inicio permite evitar fallas, reducir riesgos y asegurar un desempeño confiable del equipo a largo plazo.
Nivel de tensión de la instalación
Uno de los primeros aspectos a considerar es el nivel de tensión en el que operará el seccionador. Existen modelos diseñados para instalaciones de baja, media e incluso alta tensión, por lo que es importante verificar que el equipo sea compatible con las condiciones eléctricas del sistema donde será instalado.
Corriente nominal y capacidad de operación
El seccionador debe soportar la corriente nominal que circula por el circuito sin comprometer su funcionamiento. Además, es recomendable evaluar la frecuencia de las maniobras y las condiciones de operación para seleccionar un equipo capaz de responder de forma segura y eficiente durante toda su vida útil.
Tipo de aplicación
No todas las instalaciones requieren el mismo tipo de seccionador. En aplicaciones donde solo se necesita aislar un circuito para realizar mantenimiento puede ser suficiente un seccionador convencional. En cambio, cuando es necesario abrir o cerrar el circuito mientras circula corriente, se debe optar por un seccionador bajo carga, diseñado específicamente para este tipo de maniobras.
Condiciones del entorno
Las condiciones ambientales también influyen en la selección del equipo. Factores como la presencia de polvo, humedad, vibraciones, agentes corrosivos o temperaturas extremas pueden afectar el rendimiento del seccionador, por lo que es recomendable elegir modelos con el grado de protección y los materiales adecuados para el entorno de instalación.
Cumplimiento de normas y seguridad
Finalmente, es importante comprobar que el seccionador cumpla con las normas técnicas aplicables y ofrezca las características de seguridad requeridas para la instalación. Elegir equipos certificados y fabricados conforme a estándares internacionales contribuye a mejorar la confiabilidad del sistema eléctrico y a proteger tanto a los operarios como a los equipos conectados.
Podría interesarte: ¿Qué es un rack de comunicaciones y para qué sirve?

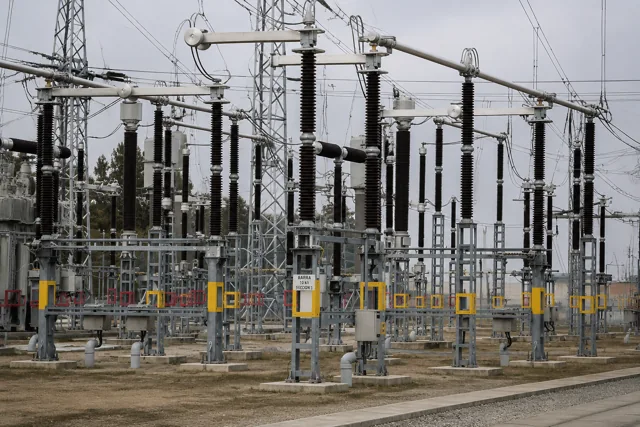

Preguntas frecuentes relacionadas a los seccionadores eléctricos
Los seccionadores eléctricos desempeñan un papel fundamental en la seguridad y operación de las instalaciones eléctricas. A continuación, respondemos algunas de las preguntas más frecuentes sobre su funcionamiento, mantenimiento, diferencias con otros dispositivos y las normas que regulan su uso.
¿Cuál es la diferencia entre un disyuntor y un seccionador eléctrico?
Aunque ambos dispositivos forman parte de una instalación eléctrica, cumplen funciones diferentes y complementarias. Un disyuntor está diseñado para proteger el circuito frente a sobrecargas, cortocircuitos y, en algunos casos, fallas a tierra. Cuando detecta una condición anormal, interrumpe automáticamente el paso de la corriente para evitar daños en los equipos y reducir el riesgo de accidentes eléctricos.
Por su parte, un seccionador eléctrico no actúa como un dispositivo de protección. Su función principal es aislar un circuito de forma segura para permitir labores de mantenimiento, inspección o reparación. Además, proporciona un aislamiento visible que confirma que el circuito ha quedado completamente desconectado, ofreciendo mayor seguridad al personal encargado de intervenir la instalación.
¿Qué se abre primero: el seccionador o el interruptor?
En una maniobra de desconexión, el procedimiento correcto consiste en abrir primero el interruptor y, posteriormente, el seccionador eléctrico. Esto se debe a que el interruptor está diseñado para interrumpir el paso de la corriente de manera segura, incluso cuando el circuito se encuentra en funcionamiento.
Una vez que el circuito ha quedado desenergizado, se procede a abrir el seccionador eléctrico para obtener un aislamiento visible y garantizar que no exista circulación de corriente antes de iniciar cualquier trabajo de mantenimiento. Seguir esta secuencia reduce el riesgo de formación de arcos eléctricos y contribuye a proteger tanto a los operarios como a los equipos de la instalación.
¿Un seccionador eléctrico protege contra cortocircuitos?
Un seccionador eléctrico convencional no está diseñado para proteger la instalación frente a sobrecargas o cortocircuitos. Su finalidad es aislar el circuito una vez que la corriente ha sido interrumpida por otro dispositivo, como un disyuntor o un interruptor automático.
Sin embargo, existen seccionadores con fusibles integrados, que combinan la función de aislamiento con un sistema de protección contra sobrecorrientes. En estos equipos, los fusibles actúan cuando se presenta una falla eléctrica, ayudando a proteger motores, transformadores y otros componentes del sistema. La elección entre un modelo convencional o uno con fusibles dependerá de los requisitos de protección de cada instalación.Indica que un seccionador convencional no ofrece protección frente a sobrecargas o cortocircuitos. Sin embargo, existen modelos con fusibles integrados que añaden esta función de protección.
¿Qué mantenimiento requiere un seccionador eléctrico?
El mantenimiento preventivo de un seccionador eléctrico es fundamental para garantizar un funcionamiento seguro y prolongar su vida útil. Las inspecciones periódicas permiten detectar signos de desgaste, corrosión, aflojamiento de conexiones o daños en los componentes antes de que provoquen una falla en la instalación.
Durante el mantenimiento es recomendable verificar el estado de los contactos eléctricos, el mecanismo de accionamiento, el aislamiento, las conexiones y la limpieza general del equipo. Asimismo, se deben seguir las recomendaciones del fabricante y las normas de seguridad vigentes para asegurar que el seccionador continúe operando de forma confiable y eficiente durante toda su vida útil.
¿Qué normas regulan los seccionadores eléctricos?
Los seccionadores eléctricos deben cumplir con normas técnicas que establecen los requisitos de diseño, fabricación, funcionamiento y seguridad. Una de las más importantes es la IEC 60947, una norma internacional que define las características y los ensayos que deben superar los equipos de maniobra y protección utilizados en instalaciones de baja tensión.
Además de garantizar un funcionamiento seguro, el cumplimiento de estas normas facilita la compatibilidad entre equipos, mejora la confiabilidad de la instalación y ayuda a cumplir con los requisitos técnicos exigidos en proyectos industriales, comerciales y de infraestructura. Por ello, al seleccionar un seccionador eléctrico es recomendable verificar que el equipo haya sido fabricado conforme a las normas internacionales aplicables.
